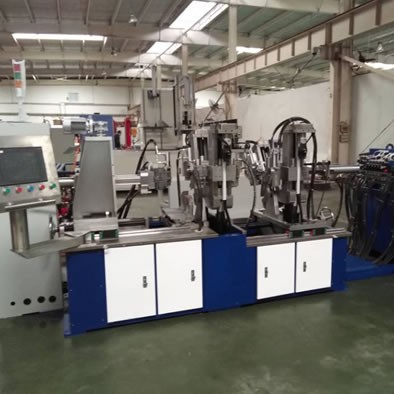

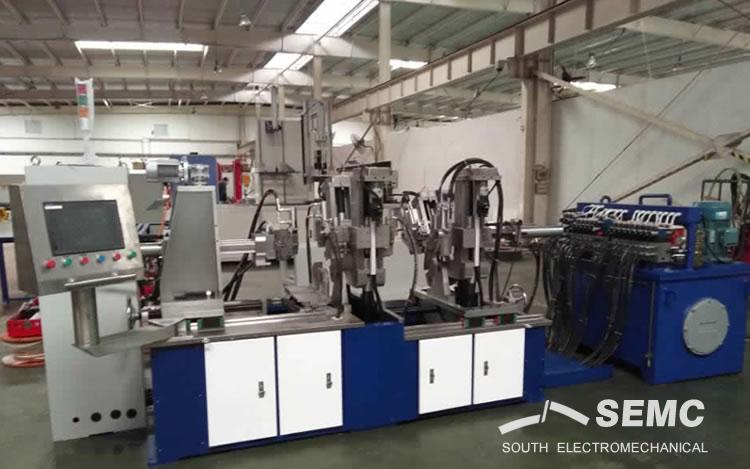

該設備主要用于發電機勵磁線圈或直流電機線圈等的蛙式線圈的漲型工序。

一、本機特點

1. 采用與電機轉子同軸機構，將線圈的技術參數直接按坐標輸入。利用伺服系統電機驅動相關機構完成線圈的成型加工，滿足各項技術參數要求。

2. 采用虛擬軸模式控制8個電機軸同時聯動，成型過程動作協調柔和，杜絕導線絕緣損傷。配合方便靈活的人機操作界面對所有參數設置、修改和存儲。適應不同的產品、不同批次的加工。

3. 采用兩個獨立的引線夾頭，滿足開口端引線的成型要求。

  二、主要技術參數

 1. 線圈直線段長度范圍：                   150mm～1000mm

 2. 線圈上層邊最大半徑：                     450mm

 3. 線圈下層邊最小半徑：                     115mm

 4. 線圈截面尺寸(寬度x高度)（最大）：            15*35mm

 5. 直線段中心夾角（最大）：                  80o

 6. 開口端引線段中心夾角（最大）：              140o
