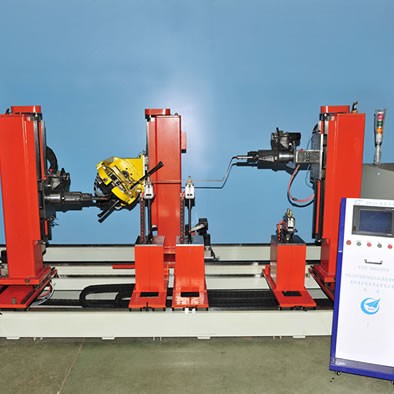

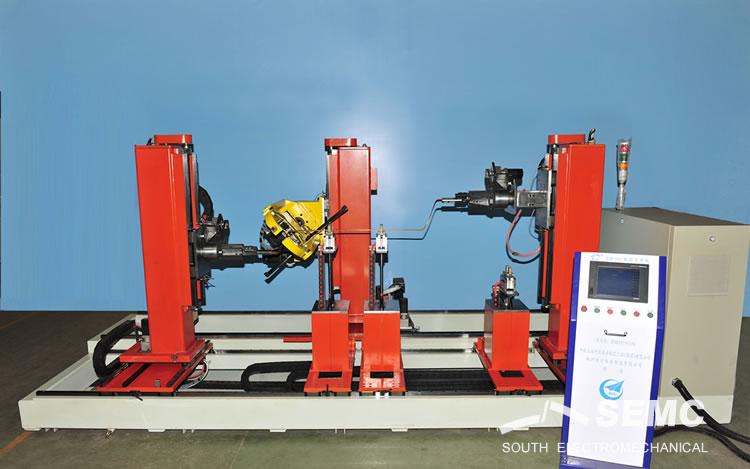

該機適用于轉子線棒或部分定子線圈的絕緣包帶;采用多軸伺服控制系統; 包線圈時，可實現上、下層邊自動翻轉。

可以在觸摸屏上任意設定線棒或線圈各段包帶速度及疊包率；包帶張力采用電子恒張力控制系統；可按要求實現單盤帶或雙盤帶包帶及雙向往返包帶，

自動包帶過程中，設備將在需要換帶時自動暫停，操作者施行相關操作后按“啟動”按鈕，程序?qū)⒆詣?dòng)繼續后續操作，并完成線棒或線圈的包帶。

該設備可配置無接觸3D示教裝置，自動完成線圈軌跡的測量。

主要技術參數                 SKBD-180A / SKBD-250A

線棒部分參數: 線棒長度:            1800 / 2500mm

截面:             55×35 / 65×45

線圈部分

線圈部分參數: 鼻心長度:            1800 / 2500mm

端部高:             280 / 350mm

直線邊間寬:           220~400 / 280~550mm

盤狀絕緣帶外徑:        φ100 / 120 mm

絕緣帶軸孔:          φ25 orφ40mm

絕緣帶寬度:          20~25mm

絕緣帶張力(2帶盤獨立調節）: 0～50N

繞包頭轉速(無級可調):    0～220r/min

絕緣帶疊包長度:       1~25mm

壓縮空氣:          0.4~0.7MPa
